Процесс эксплуатации Rio JB дал мне понять что приборная панель данного авто до безобразия бедна информацией И давно чесались руки что-нибудь переделать Ну вот и настал этот момент Лично мне не хватало на приборке следующих указателей: обогрева заднего стекла и зеркал, включенного кондиционера и внутрисалонной циркуляции воздуха, включенных габаритов и ПТФ а так же блокировки открытия стекол Возможно чего-то еще не хватает Но я пока в раздумиях
Ну и собственно процесс Для начала следует снять приборку Делается это очень просто Откручиваются два самореза вверху декоративного козырька Козырек выдергивается (внизу он на защелках) Отсоединяем разем кнопки Trip Удаляем на заднее сиденье (хотя кому как удобно) Сама приборка крепится 4-ми саморезами Их найти проблем не составит Отсоединяем три разема И вот она наша Можно кромсать С задней части приборки откручиваем шурупы (звездочка IP 20)Снимаем крышку Отгибаем крепежку экрана одометра Передние накладки на защелках Их снимаем Сдергиваем стрелки (тянем вверх покачивая) Снимаем плату Отделяем от основания декоративную накладку (та которая с цыфирками ) Подготовительный процесс пройден Теперь основная работа Кстати для меня была самая страшная О результате мог только догадываться

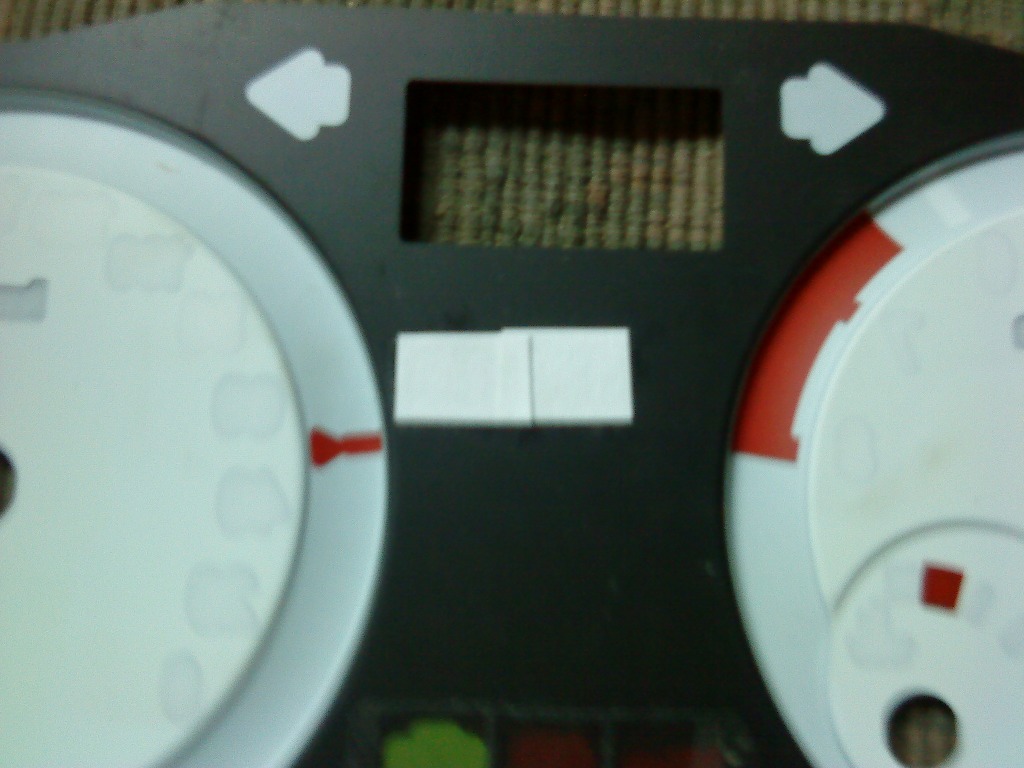

Берем декоративную накладку Прикладываем обратно к основе Отмечаем острым гвоздем на ней контуры свободных ячеек под лампочки либо тех которые не используются Снимаем накладку По отмеченным контурам опять же оооооострым ножом аккуратно снимаем краску Получается примерно так

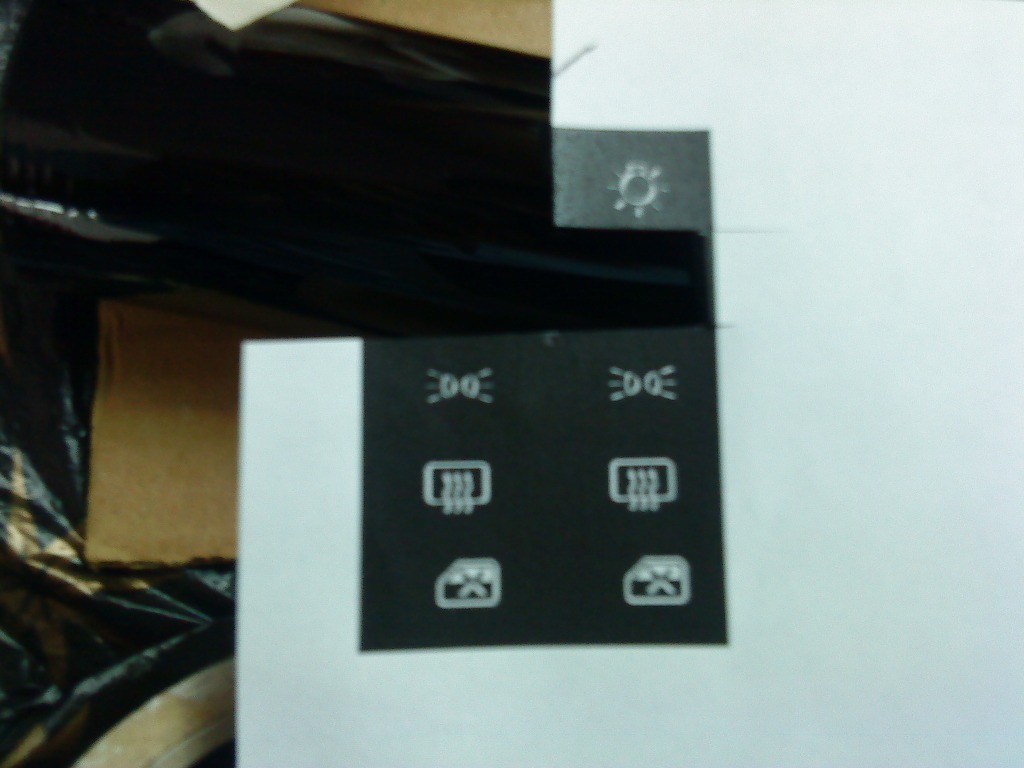

До всего этого процесса на компутере подготовил шаблоны (назову их так) необходимых символов

Печатал в два слоя Получилось совпадение с 3-го раза Но оно того стоит Меньше лишнего света будет проникать Эти шаблоны клеем не двухсторонний прозрачный скотч к накладке черным наружу Так чтобы изображения на свет были в середине отчищеной от краски зоны и не перекошены


Как видно на свет новые значки менее прозрачны Поэтому родные или похожие на них диоды не подойдут Сейчас идет процесс подбора диодов После я на стекле как в институте с чережами обвел контуры индикаторов И ненужные части закрасил черной ручкой Во первых опять же борьба с лишним светом Во вторых при закрашивании шаблоны приклеиваются более плотно

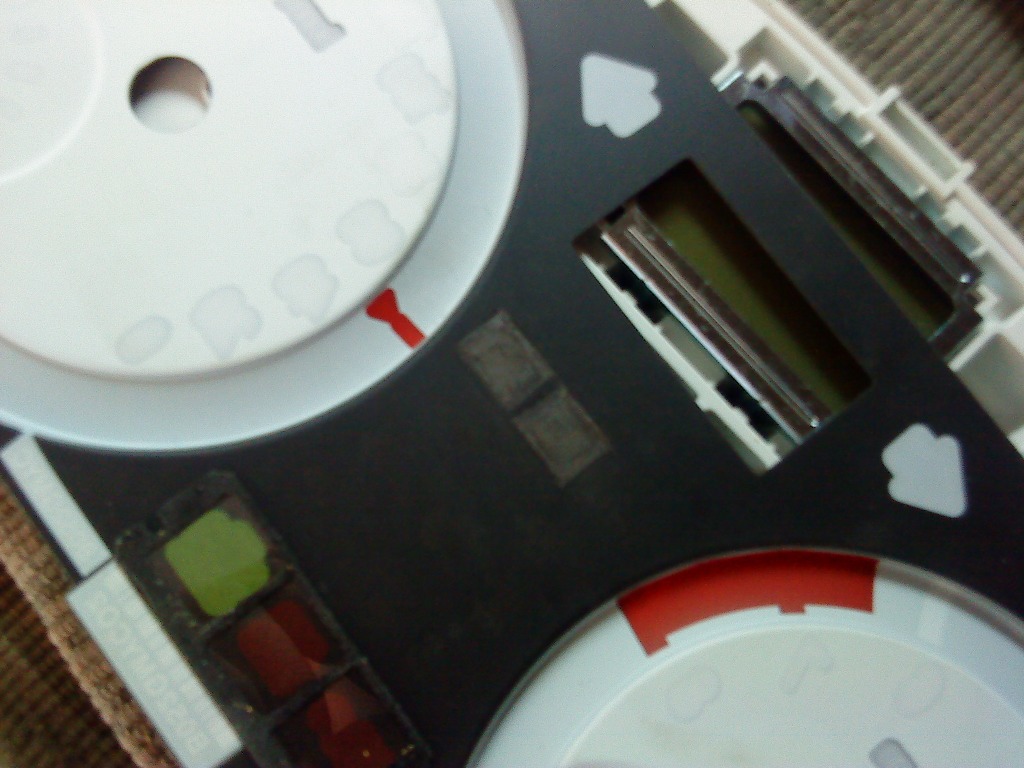

На данном этапе приборка собрана и стоит на авто Вот фото

Вмешательств не видно Все как с завода
Продолжение следует

Problems писал(а):Как видно на свет новые значки менее прозрачны Поэтому родные или похожие на них диоды не подойдут Сейчас идет процесс подбора диодов

Попробую присоветовать))
А почему бумага??? Шариковая ручка? чернила ведь выгорают, если не гелевая ток.
Есть пленка, и есть принтеры печатающие на ней. Попробуй пробить эту тему. Распечатка копеешная, а подбирать по светосиле светодиоды не придется. Соответственно и не придется заморачиваться с подборкой сопротивлений к новым диодам.
Плюс ко всему пленка не боиться сырости, и с ней после зимы не произойдет метаморфоз, в отличии от бумаги.
Плюс при этом пленка может быть еще и самоклеящейся.
Окошечки очищенные от краски я бы дополнительно протер растворителем аккуратно ватной палочкой для чистки ушей

фотки не кликабельны и не увеличиваются....

KRIONIKA писал(а):фотки не кликабельны и не увеличиваются....

А вы в его альбом зайдите и посмотрите

Problems, маниак просто...
Я б не отказался от индикации ближнего света и габаритов. Остальное на любителя

Я так понял, краску снимал только изнутри? А вроде снаружи тоже слой есть, тонировочный. Похоже из-за него новые значки и не так прозрачны. Я тоже пытался пойти в этом направлении, но не придумал как аккуратно снять наружный слой, получается заметно. Пробовал разными растворителями, в результате отказался от этой идеи и пошел другим путем - изменением цвета штатных индикаторов. Например, для индикации ближнего света фар использовал штатный значок ПТФ: Тема: [Sportage KM]Индикатор включения фар

МихМих писал(а):Я так понял, краску снимал только изнутри? А вроде снаружи тоже слой есть, тонировочный

Именно так Но наружний слой притонирован не сильно И после очистки окошка изнутри оно просвечивается так же как родные значки
Aleksus
Алексей Золотой ты человек У меня же есть и пленка И принтер который на ней печатает Но как-то я даже и не подумал об этом Спасибо за совет Буду сейчас исправлять А с растворителем я рисковать не стал Побоялся что пластик разест Протерал все спиртом

Evgen писал(а):Я б не отказался от индикации ближнего света и габаритов.

Жень Ну вот доведу все до совершенства И можно будет распространять идею

Молодцы ребята, тема интересная! Ждем продолжения!

Problems писал(а):обогрева заднего стекла и зеркал, включенного кондиционера и внутрисалонной циркуляции воздуха, включенных габаритов и ПТФ а так же блокировки открытия стекол Возможно чего-то еще не хватает

друг, это где ты эти места нашел? я такой индикации отродясь не видовал. хотя приборку под нужный цвет сам перепаивал.
разобрал, все посмотрел, у меня на прибрке если и есть места то это АБС, ИММО, и дизельные лампочки....

Evgen писал(а):Problems, маниак просто...
Я б не отказался от индикации ближнего света и габаритов. Остальное на любителя

Ближний свет - тож не помешал бы)))
А то ночью иной раз не понять включен свет или нет.. восприятие не меняется))) Фары говеные Хочу полирнуть)

А вот габариты зачем?)) Есть габариты - есть подсветка комбинации - нет габаритов - нет подсветки Как считаешь?)))

Aleksus писал(а):А вот габариты зачем?)) Есть габариты - есть подсветка комбинации - нет габаритов - нет подсветки Как считаешь?)))

пожалуй

Aleksus писал(а):Ближний свет - тож не помешал бы)))

а где там вообще предусмотренное место под такую индикацию? ткните носом!

nkorah,
Дружище Ты просто не обратил внимания Там есть колодцы под лампочки в которых вообще нет надписей и рисунков Допустим там где у меня на рисунке индикаторы габаритов и ПТФ Плюс все дизельные лампы можно заменить У меня 6 новых индикаторов (в процессе) так еще пару мест найти можно

Добавлено спустя 3 минуты 47 секунд:

Aleksus писал(а):А вот габариты зачем?)) Есть габариты - есть подсветка комбинации - нет габаритов - нет подсветки

Вот заставят нас всех скоро с огоньками днем кататься ........А подсветки в светлое время суток не видно Я лично на ПТФ буду кататься Хотя и индикацию ближнего света можно воткнуть

Problems писал(а):А подсветки в светлое время суток не видно

Как не видно у меня даже в солнечную погоду видно и очень хорошо переделал в автосервисе чтоб всегда посдсветка работала. так как днём панель не читабельна...

streckiy, Гм Ну не знаю не знаю Это кому как А я не замечаю с ясную погоду включенной подсветки Возможно потому что перед не тонированный

Problems писал(а):Ты просто не обратил внимания Там есть колодцы под лампочки в которых вообще нет надписей и рисунков Допустим там где у меня на рисунке индикаторы габаритов и ПТФ Плюс все дизельные лампы можно заменить У меня 6 новых индикаторов (в процессе) так еще пару мест найти можно

как ты их нашел?
я имею ввиду как ты определил что куда надо впаивать?
к тому же уверен что нужно впаять не хилое количество резисторов.
как определял полярность для диодов?

Из темы не совсем понятно у нас на FL только лампочек не хватает или указанная индикация вообще не предусмотрена?

leolex писал(а):Из темы не совсем понятно у нас на FL только лампочек не хватает или указанная индикация вообще не предусмотрена?

в целом тема данная про приборку на JB. Так что может и будет тема полезной
В приборке нашей и вашей индикация не предусмотрена. самим мутить нужно

Evgen писал(а):в целом тема данная про приборку на JB. Так что может и будет тема полезной
В приборке нашей и вашей индикация не предусмотрена. самим мутить нужно

Вот мне и интересно: достаточно вставить лампочки(диоды) куда надо, или же надо еще выскабливать "окошечки" в форме нужного обозначения?

leolex писал(а):или же надо еще выскабливать "окошечки" в форме нужного обозначения?

именно
